ECOTTER安全門鎖和非接觸安全門開關串聯安裝，這里簡單分析一下。安全門鎖有插拔鑰匙控制觸點通斷和上電斷電控制觸點兩種方式，而非接觸安全門開關只有執行器觸發一種方式?？梢酝ㄟ^(guò)組合串聯控制整體的通斷。

串聯組合有：1、插鑰匙+執行器觸發導通；2、拔鑰匙++執行器觸發導通；3、門鎖上電+執行器觸發導通；4、門鎖斷電+執行器觸發導通等選擇。

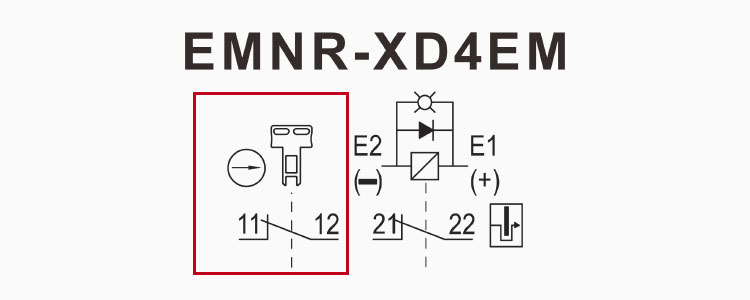

現在我們分析1、插鑰匙+執行器觸發導通的串聯方式，首先選擇一款插鑰匙觸點導通的安全門鎖。

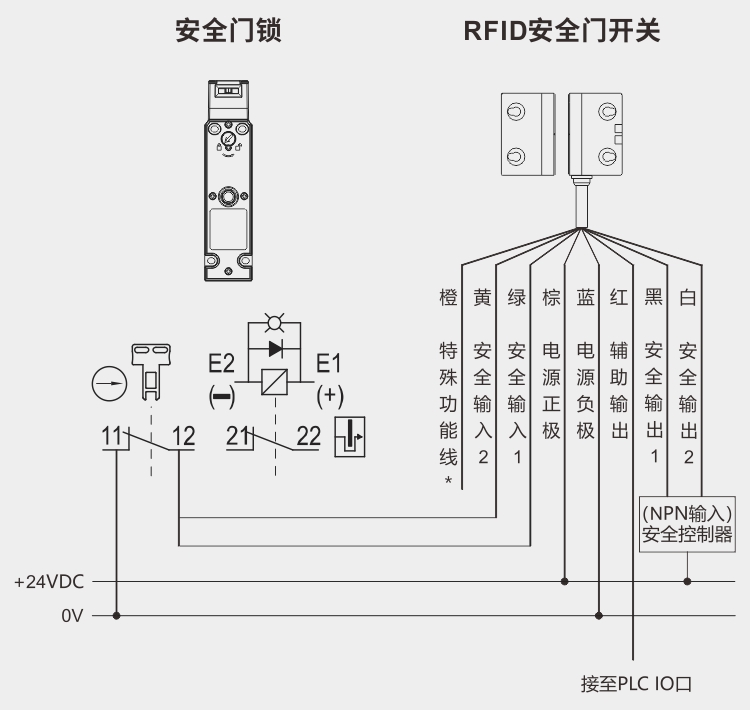

選型時，我們需要關注鑰匙控制這一項，選擇插鑰匙觸點導通的安全門鎖。然后進行接線，接線時根據非接觸安全門開關的類型，比如NPN型的，我們?cè)诎踩T(mén)鎖的觸點接一邊負極，一邊接非接觸安全門開關的信號輸入線，讓鑰匙插入時觸點導通，相當于導通負極和開關的信號輸入線。下面我們通過圖來了解接線。

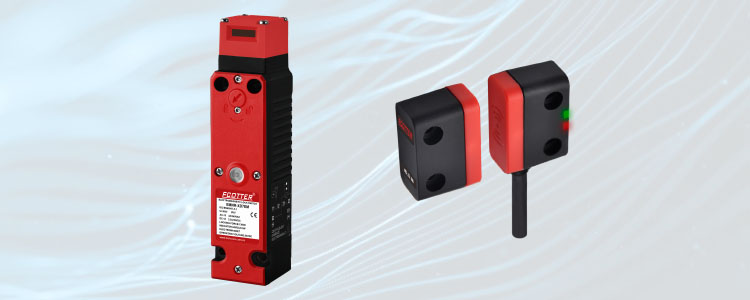

如此就可以完成安全門鎖和非接觸安全門開關的串聯安裝。ECOTTER電磁式安全門鎖有兩組觸點、四組觸點、六組觸點可選。非接觸安全門開關采用RFID無線射頻原理，都可以增加設備的安全性。
